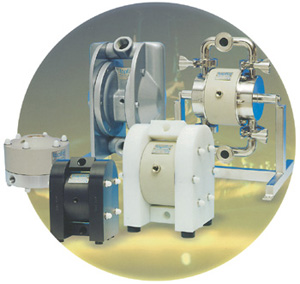

Grado de Calidad
Bombas Neumáticas
de Doble Diafragma
Componentes clave…
Diafragmas
Diafragma de superficie lisa, construido mediante capas superpuestas.
Disponible en PTFE, EPDM, NBR, EPDM alimentario y PTFE
Sección diafragma en PTFE
- Malla de refuerzo
- Núcleo del metal ligero
- Capa de EPDM
- Capa de PTFE
Válvula de aire
Válvula de aire sin lubricación construida en bronce o acero inoxidable AISI 316
Válvulas antirretorno
El fiable diseño de las válvulas de bola, asegura paso de líquido a través de la bomba. Disponibles e diferentes materiales.
El ingenioso diseño de TAPFLO
El sencillo pero ingenioso diseño con pocas piezas es peculiar en todas las bombas Tapflo. Es una bomba compacta, fácil y rápida de mantener, que reduce los costos de mantenimiento y el tiempo de parada al mínimo
1.- Flexibilidad de Instalación
Los colectores pueden girarse mas de 180º para adecuarse a cualquier instalación (bombas de las series PE y PTFE, y metálicas)
2.- Sólida y Robusta
Las bombas de la serie PE y PTFE se mecanizan a partir de bloques macizos que proveen resistencia mecánica superior.
3.- Diseño Químico
El diseño del diafragma a base de diferentes capas de material vulcanizadas, proporcionan una superficie lisa sin partes metálicas en contacto con el fluido
4.- Bajo consumo de Aire
El sistema de distribución de aire esta diseñado para eliminar “zonas muertas”. Esto proporciona un alto rendimiento y un bajo consumo de aire.
Principio funcionamiento Bomba Tapflo
La bomba de doble diafragma Tapflo es accionada por aire comprimido. Los dos diafragmas, unidos por un eje, son empujados hacia atrás y adelante por el aire comprimido que entra a través de un sistema automático de distribución de aire que presuriza alternativamente as cámaras de la bomba situadas tras los diafragmas
Aspiración (1)
Un diafragma crea un efecto de aspiración cuando es empujado hacia atrás dentro de su cámara
Descarga (2)
El otro diafragma simultáneamente transmite la presión del aire al líquido de la cámara, forzándolo a salir por el puerto de descarga.
VENTAJAS CON TAPFLO
- Funcionamiento en seco sin daños
- Caudal infinitamente variable
- Pocas piezas – pequeños tiempos de parada y bajos costos de manutención
- Autocebante hasta 5 m , con línea de aspiración en seco
- Diseño sólido y robusto para larga vida útil
- Sistema de distribución de aire sin lubricación ni contaminación
- Sin necesidad de electricidad – versiones antideflagrantes disponibles puede funcionar contra válvula cerrada, sin sufrir daño alguno
VARIEDADES DE LIQUIDOS
Las bombas Tapflo son compatibles con una gran variedad de productos químicos
- Corrosivos y agresivos
- Alta y baja viscosidad
- Abrasivos
- Con sólidos en suspensión
- Sensibles al cizallamiento
- Inflamables
INDUSTRIAS
Las bombas Tapflo son usadas en numerosas aplicaciones en la mayoría de las industrias: Química, tratamiento de superficies, tratamiento de aguas, pasta y papel, alimentación, farmacéutica, artes graficas, pinturas y barnices, por mencionar algunas.
BOMBAS SERIE PE Y PTFE

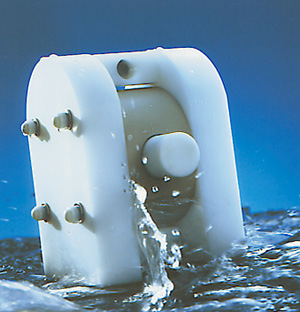

Bombas en PE
El polietileno (PEAD) tiene una resistencia al desgaste excelente que es 6 – 7 veces mejor que la del polipropileno (PP). Este hecho hace a la bomba ideal para el manejo de abrasivos, lodos, etc... El PE es químicamente resistente a la mayoría de los productos químicos tales como asidos bases concentradas. La máxima temperatura para el líquido bombeado es de 70ºC
Bomba en PTFE
El PTFE (politetrafluoretileno virgen) es un polímero termoplástico con una resistencia química excelente. Las bombas en PTFE pueden manejar los ácidos más agresivos, como por ejemplo acido nítrico concentrado. La máxima temperatura para el líquido bombeado es de hasta 100ºC
MODELO |
TR9 |
TR20 |
T50 |
T100 |
T200 |
T400 |
|
| Bocas | entrada salida | 1/4" |
3/8" |
1/2" |
1" |
1 1/2" |
2" |
| Caudal Max | (l/min) | 9 |
20 |
50 |
100 |
200 |
400 |
| C | (US gpm) | 2.4 |
5.3 |
13.2 |
26 |
53 |
106 |
| Presión Max | (bar) | 8 |
8 |
8 |
8 |
8 |
8 |
| C | (psi) | 116 |
116 |
116 |
116 |
116 |
116 |
| Largo | (mm) | 70 |
105 |
150 |
200 |
270 |
350 |
| C | (pulg) | 2.8 |
4.1 |
5.9 |
7.9 |
10.6 |
13.8 |
| Ancho | (mm) | 94 |
112 |
160 |
214 |
310 |
380 |
| C | (pulg) | 3.7 |
4.4 |
5.9 |
7.9 |
10.6 |
13.8 |
| Alto | (mm) | 123 |
168 |
243 |
320 |
450 |
563 |
| C | (pulg) | 4.8 |
6.6 |
9.6 |
12.6 |
17.7 |
22.2 |
| Peso PE | (kg/lb) | 1/2.2 |
1.5/3.3 |
5/11 |
10/22 |
24/53 |
44/97 |
| Peso PTFE | (kg/lb) | 1.5/3.3 |
2.5/5.5 |
7/15 |
17/38 |
44/97 |
90/199 |
Versiones Especiales….
Bombas para Bidones
Usted moverá fácilmente su bomba Tapflo de bidones entre bidones y contenedores. 0 – 100 l/min.
Bombas antideflagrantes
Construidas en PE o PTFE conductivos para uso en ambientes con riesgo de explosión.
Bombas dobles
Bombas con entrada / Salida doble para tener “dos bombas en una” en mezclado, combinación o recirculación.Estación de bombeo para filtros – prensa
Versión de alta presión (16 ) para alimentación de filtros – prensa.
BOMBAS SERIE METALICA
El diseño simple, liso y compacto es común en todas las series.
BOMBAS EN ALUMINIO Y FUNDICION
Para el trasvase de fluidos con PH neutro, ya sean finos, espesos, con sólidos en suspensión o abrasivos. Las bombas de aluminio y hierro fundido pueden usarse en la mayoría de las industrias: talleres, pinturas, plantas de purificación, etc., por mencionar algunas.
BOMBAS EN ACERO INOXIDABLE 316
Hechas por el método de fundición “a la cera perdida” que asegura una gran presición y acabado. Las bombas de acero inoxidable combinan gran resistencia mecánica con buena resistencia química. El AISI 316 es resistente a líquidos agresivos como el acido nítrico y la soda cáustica concentrada. El cuerpo central, que no esta en contacto con el liquido bombeado, esta fabricado en polipropileno (PP) aunque puede ser suministrado en otros materiales (bajo demanda)
Gama Tapflo en Acero Inoxidable AISI 316 – Resistencia Mecanica superior y resistencia quimica.
VERSIONES ESPECIALES…
Bombas para Bidones
Maneje u bomba Tapflo para bidones fácilmente en bidones y contenedores 0 – 120 l/min
Bombas recubiertas en PTFE
Para trasvase de productos químicos ligeros en pintura y artes graficas
Bombas Dobles
Entrada/salida doble para lograr “dos bombas en una”.
BOMBAS SERIE SANITARIA
Diseño higiénico, fabricada en acero inoxidable electro pulido para satisfacer las demandas en las instalaciones higiénicas.
SERIE SANITARIA
La serie sanitaria de Tapflo, construida en AISI 316L electro pulido esta específicamente diseñada para satisfacer los requerimientos de las industrias de alimentación, bebidas, farmacéuticas y cosméticas. El distribuidor de aire sin lubricación, el sistema con bolas antirretorno, sin mantenimiento y la comprobación visual de las partes húmedas de la bomba son algunas de las características de esta serie de bombas
HECHA PARA SER LIMPIA
Nuestro diseño permite la inspección visual de las partes húmedas. No hay zonas ocultas donde se puede producir crecimiento bacteriano. Las conexiones clamp de los colectores y los tornillos de las cámaras se quitan fácilmente para tota desmontaje y limpieza. Además la bomba puede ser limpiada y esterilizada in situ – C.I.P. y S.I.P. después de estos procesos, la bomba puede drenarse, girándola sobre su bancada.
Cámara de calefacción
Se usa cuando el producto bombeado ha de ser mantenido a una temperatura determinada durante todo el proceso. Por la camisa debe circuar un fluido calefactor o de enfriamiento
TIPOS DE CONEXIÓN VARIADOS
La bomba puede suministrarse casi con cualquier tipo de conexión sanitaria – TC (triclamp), IN, SMS, RJT, ANSI, etc..

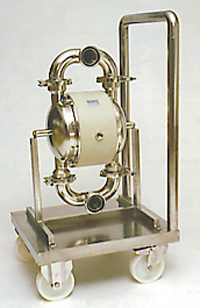

BOMBA SOBRE CARRO MOVIL
NOVEDADES Y ACCESORIOS
Serie Tapflo para industria farmacéutica
La primera bomba neumática con aprobación USP para uso en industria farmacéutica y de biotecnología
- Diseño sanitario
- Materiales inertes probados clínicamente
- Extremadamente fácil de mantener
- Piezas individuamente marcadas
AMORTIGUADORES DE PULSACIONES ACTIVOS
El amortiguador de pulsaciones activo es la forma más eficiente de eliminar las variaciones de presión en la descarga de la bomba. El amortiguador de pulsaciones trabaja activamente con aire comprimido y un diafragma, que automáticamente fija la presión adecuada para minimizar las pulsaciones. El amortiguador esta disponible para todos los tamaños y materiales de las bombas Tapflo.

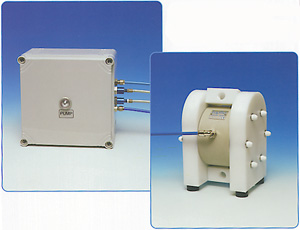

DETECTOR ROTURA DE DIAFRAGMA
Este dispositivo activara inmediatamente una alarma y parará la bomba ante la eventual rotura de diafragma. Esto asegura que no habrá fuga de líquido al exterior o hacia el distribuidor de aire de la bomba.

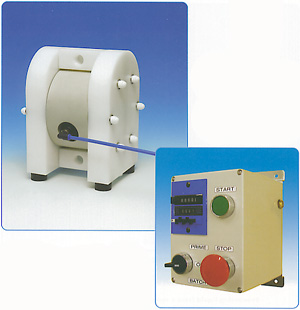

UNIDAD DE CONTROL DE LOTES
La unidad de control de lotes le permite fijar y bombear una cantidad de líquido determinada. Cuando el lote comienza, la unidad contara el número de emboladas de la bomba. Basándose en esta información, la unidad parara la bomba cuando se alcance el volumen programado. Las emboladas son captadas por un presostato (situado en la unidad de control) que detecta a variación de presión en el escape de aire de la bomba – un sistema perfecto cuando se requiera un alto nivel de seguridad.

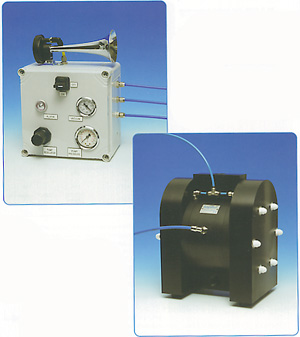

SISTEMA DE CONTROL DE NIVEL
Este ingenioso sistema opera solo con componentes neumáticos. El sistema de control de nivel puede ser instalado en sumideros, tanques o cubas para arrancar o parar la bomba en cierto nivel de líquido. Este sistema puede utilizarse en áreas con riesgo de explosión gracias a la ausencia de componentes eléctricos.
